Õõnes pöörlev platvorm on revolutsiooniline toode, mida kasutatakse erinevates pöörleva liikumise rakendustes. See võib asendada DD MOTOR ja nukkjaoturi. See ühendab kõrge tööefektiivsuse, suure täpsuse, suure jäikuse ja kulude vähendamise. See on pöördliikumise mehhanismi revolutsiooniline toode. Nende kahe vahel saavutatakse tasakaal, korrake positsioneerimistäpsust ≦ 5 sekundit, mootorit saab hõlpsasti konfigureerida ja koormus on stabiilne. Seda saab kasutada vahelduvvoolu servomootori või samm-mootoriga mis tahes nurga jaotamiseks, mis vastab digitaalsele juhtimisele, mida jagur ei suuda saavutada, ja positsioneerimistäpsus on sama kui DD-mootoril. See võib oluliselt vähendada kulusid ja tuua teile ootamatuid tulemusi.
Õõnsa pöörleva platvormi omadused:
1. Õõnes struktuur
Õõnsa pöörleva platvormi pöördlauas on õõnes konstruktsioon ja servomootor on ühendatud küljega, mis on mugav gaasitoru ja traadi paigaldamiseks rakisesse.
2. Kõrge korduspositsioneerimise täpsus
Õõnes pöörlev platvorm kasutab väljundmomendi suurendamiseks üheastmelist spiraalset käiku aeglustusmeetodit. Hammasratta täpsuse tase on alla klassi 5. Lisaks saab paindlik reguleerimismehhanism kontrollida tagasilööki, muutes kahe käigu keskmist kaugust, nii et õõnes pöörlev platvorm on tühi. Tagasitulek on äärmiselt väike ja korduspositsioneerimise täpsus on alla 5 kaaresekundi.
3. Kõrge jäikus
Õõnsa pöörleva platvormi pöördlauda toetab täppisristlike rull-laagrite komplekt. Laagris olevad rullid on jaotatud 90 kraadi võrra ja rulli läbimõõt on veidi suurem kui sisemise rõnga ja laagri välimise rõnga vaheline sõiduraja suurus. Sisemise ja välimise rõnga ning rullide vahel on eelpingutusjõud. Laagri toetatud servo pöörleva platvormi pöördlauad peavad vastu erinevatele momentidele, näiteks radiaalsele, teljesuunalisele ja ümberminekule, ning selle jäikus ületab traditsiooniliste laagrite omi enam kui 10 korda.
4. Kõrge pöörlemistäpsus
Pärast servo pöörleva platvormi kokkupanekut võtke pöörlemiskeskuseks platvormi ristrist laager ja lihvige uuesti pöördlaua välisläbimõõt ja otspind (standardklassi järgi on peen pööramine), et tagada kontsentrilisus ja paralleelsus plaadimängija.
5. Mootori omavoliline konfiguratsioon
Õõnes pöörlev platvorm saab liidese suurust paindlikult muuta, kohandades äärikut ja sisendvõlli auku, mis sobib mis tahes servomootori ja sammmootori kaubamärgi ühendamiseks.
Õõnsat pöörlevat platvormi kasutatakse peamiselt arvjuhtimise indekseerimisseadmetes, manipulaatorliigendites, tööpinkide neljandas töötlusteljel, sõjaväe radarites, automatiseeritud tootmisliinidel ja muudel pöörlemisliikumistel, mis vajavad suurt täpsust ja kompaktset struktuuri.
Sõltumata sellest, kas seda kasutatakse CNC-tööpinkide neljanda telje töötleva pöördlauana, kas seda kasutatakse manipulaatori liigeses või tootmisüksuse osana, mõjutab õõnes pöörlev platvorm otseselt või isegi määrab täpsuse ja üldise jõudluse seotud toodetest. Põhitegur, mis määrab õõnsa pöörleva platvormi töö, seisneb selle tugilaagri tüübi struktuuris ja täpsuses. Sõltumata õõnsa pöörleva platvormi kujust nõuab selle pööramistugi suurt aksiaalset ja radiaalset positsioneerimistäpsust.

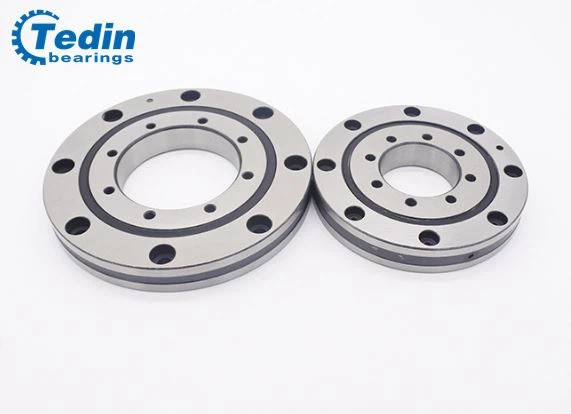

Ristitud rull-laager, kõrge pöörlemistäpsusega, suure kandevõimega, väikese suurusega, suure pöörlemiskiirusega ja suure jäikusega.
Struktuuri osasristatud rull-laagri struktuur on palju lihtsam kui traditsioonilisel laagril. Ühe risti paigutatud silindriliste veeremielementide reaga on võimalik saavutada märkimisväärne telg- ja radiaalne kandevõime ning ümberminekumoment. Struktuur on suhteliselt lihtne. Traditsioonilised laagrid peavad sama efekti saavutamiseks olema järjestatud mitme laagrikomplekti kaudu, mis toob disaini, montaaži ja paigaldamise osas suurt mugavust. Traditsiooniliste laagritega võrreldes on seadmete hõivatud ruum palju väiksem ja montaaži raskused on oluliselt väiksemad.
Paigaldamise osas kohandatud rist-rull-laageron mugavam paigaldada, mehhanismi konstruktsiooni kiputakse lihtsustama ja lisatakse kinnitusava konstruktsioon, mida on lihtsam paigaldada ja kasutada, mis lihtsustab oluliselt pöörleva platvormi struktuuri.
Hoolduse osasristuva rull-laagri välimine rõngas on kujundatud määrimisaukude ja soontega, mis on mugav määrimiseks. Liitiumil põhinev ülirõhu määre võetakse kasutusele ja määret pole vaja sageli vahetada. See on rida laagri täpsuse, stabiilsuse ja kasutusea tagatisi.
Kokkuvõttes,kohandatud rist-laagridpole kahtlust, et sellest saab ideaalne valik õõnsate pöörlevate platvormide pöörlevate tugilaagrite jaoks.
Tedin toodabstandardseeria ületatud rulllaagrid jakohandatud ristuvad rull-laagrid. Lisateabe saamiseks võtke meiega ühendust.
