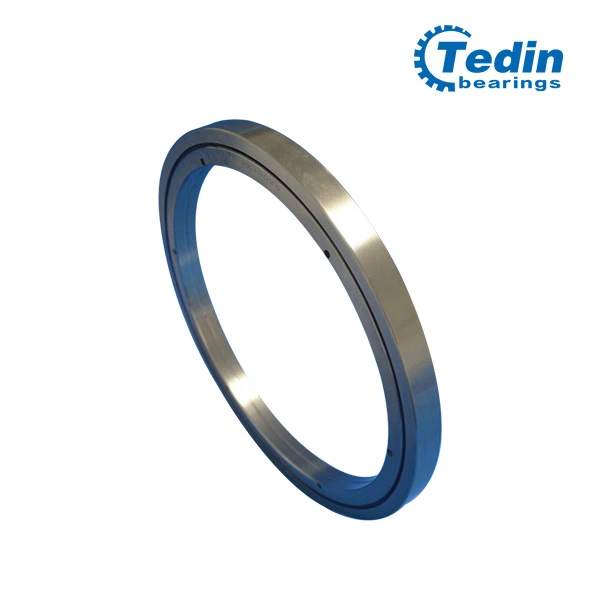

RE -seeria ületatud rulllaagrid

RE -seeria ületatud rulllaagrid
Üksikasjad:
RE -seeria ristuv rulllaagrid on funktsioonidega järgmised:
1. eraldage sisemine rõngas välimise rõnga pöörlemisega;
2. kõrge täpsus: P5, P4, P2;
3.Kui jäikus: eelkoormusega;
4.Mall suurus: säästa ruumi tööpinkide jaoks;
5.Slimi laagrid;
6.ID Mõõdud: 50mm - 600 mm;
Küsi pakkumist
Lae
RE -seeria ületatud rulllaagrid - Tedini laagrid
Kirjeldus
Tehnilised parameetrid



RE -seeria ületatud rulllaagrid
(Eraldatav sisemine rõngas, välimine rõnga pöörde tüüp)

RE -seeriaga ristatud rulllaager on täiustatud laagrilahendus, mis sisaldab eraldatavat sisemise rõnga kujundust, millel on pöörlev välimine rõngas. See konfiguratsioon võimaldab välimise rõnga kõrget pöörlemisäpsust, muutes selle ideaalseks rakenduste jaoks, kus täpne liikumine on kriitiline. Üldmõõtmed on kooskõlas RB -seeria laagritega, samas kui kaks - tükki sisemist rõngast koos integreeritud välimise rõngaga tagavad suurepärase jäikuse ja sujuva töö.

Tedin pakub RE -seerialaagreid nii suletud kui ka avatud kujunduses, et mahutada mitmesuguseid masinavajadusi. Lisaks saame kohandada laagristruktuure nii, et see vastaks ainulaadsete rakenduste nõudmistele, tagades ühilduvuse konkreetse koormuse, kiiruse ja täpsuse vajadustega.

Õige RE -seeria laagri, sealhulgas struktuuri võimaluste ja täpsuse hinnete valimisel abi saamiseks esitage oma seadmete konkreetsed mõõtmed ja töötingimused. Tedini tehniline keskus on valmis pakkuma professionaalseid juhiseid ja tuge teie täppislaagri nõuetele.

RE series Crossed Roller Bearings

Põhifunktsioonid

  1. Integreeritud sise- ja välimised rõngad:Täpsus - töödeldud rõngad säilitavad joondamise ja pöörlemisäpsuse, mis on hädavajalik tihedate tolerantsidega rakenduste jaoks.
  2. Kosmose kompaktne disain - rakenduste salvestamine:RE -seeria laagrid pakuvad maksimaalset koormuse mahtu minimaalses ruumis, mis sobibCNC töötlemiskeskused ja automatiseeritud monteerimisliinid.
  3. Kõrge hetke kandevõime:Võimeline kallutamisjõududele vastu pidama, pakkudes stabiilset töötäpsed pöördlauad ja pöörlevad platvormid.
  4. Reguleeritav kliirens ja eelkoormus valikud:Saadaval null- või negatiivse kliirensi ja kerge, keskmise või raske eelkoormusega, tagades optimeeritud jäikuse ja liikumise juhtimise.
  5. Vastupidavad materjalid ja anti - korrosioonipinna töötlemine:Valmistatud kõrgest - klassi laagrasest koos valikulise musta oksiidi või kattekoormusega, tagadespikk kasutulu nõudlikus tööstuskeskkonnas.
  6. Sujuv ja vaikne töö:Optimeeritud rulli paigutus ja puuri kujundamine vähendavad hõõrdumist, vibratsiooni ja müra isegi suure pöörlemiskiiruse korral.
RE crossed roller bearing - Tedin Bearing
RE crossed roller bearing - Tedin Bearing

Miks valida RE -seeria ületatud rulllaagrid?
RE -seeria ühendabKõrge jäikus, täpsus ja koormus - käitlemisvõimsuskompaktses kujunduses, muutes selle ideaalseks valikuks tööstusharudele, mis nõuavadkõrge - täpsuse pöörlemine, vastupidavus ja stabiilsus. Kas CNC töötlemise, robootika, lennunduse või meditsiiniseadmete jaoks tagavad need laagrid järjepideva jõudluse, vähendatud hoolduse ja pika operatiivse eluea.

Tehnilise taotluse saamiseks pöörduge Tedini poole
Kõrge - täpse RE -seeriaga ristitud rulllaagrid, mis on kohandatud teie rakendusele, pöörduge meie insenerimeeskonna poole või sirvige meie kataloogi, et avastada optimeeritud lahendusiCNC pöörlevad tabelid, robotühendid, kosmosesüsteemid ja meditsiiniseadmed.

Võtke kohe ühendust



Toote kataglog

RE Series Crossed Roller Bearings.jpg



Võlli läbimõõt (MM) Mudelnumber Peamised mõõtmed (MM) Õlakõrgus Põhikoormuse reiting (radiaalne) kaal
Sisemine rõngas D (MM) Välimine rõngas d dp laius Määrdumisauk r (min) DS (MM) DH (MM) C kn CO KN Kg
(mm)
40 RE4010 40 65 53.5 10 1.5 1 47.5 58 8.33 10.6 0.16
45 Re4510 45 70 58.5 10 1.5 1 51 61.5 8.62 11.3 0.17
50 RE5013 50 80 66 13 1.5 1 57.5 72 16.7 20.9 0.27
60 RE6013 60 90 76 13 1.5 1 68 82 18 24.3 0.3
70 RE7013 70 100 86 13 1.5 1 78 92 19.4 27.7 0.35
80 RE8016 80 120 101.4 16 1.5 1 91 111 30.1 42.1 0.7
90 RE9016 90 130 112 16 1.5 1.5 98 118 31.4 45.3 0.75
100 RE10016 100 140 121.1 16 1.5 1.5 109 129 31.7 48.6 0.83
  RE10020   150 127 20 1.5 1.5 113 133 33.1 50.9 1.45
110 RE11012 110 135 123.3 12 1.5 1 117 127 12.5 24.1 0.4
  RE11015   145 129 15 1.5 1 122 136 23.7 41.5 0.75
  RE11020   160 137 20 1.5 1.5 120 140 34 54 1.56
120 RE12016 120 150 136 16 1.5 1 127 141 24.2 43.2 0.72
  RE12025   180 152 25 2 2 133 164 66.9 100 2.62
130 RE13015 130 160 146 15 1.5 1 137 152 25 46.7 0.72
  RE13025   190 162 25 2 2 143 174 69.5 107 2.82
140 RE14016 140 175 160 16 1.5 1.5 147 162 25.9 50.1 1
  RE14025   200 172 25 2 2 154 185 74.8 121 2.96
150 RE15013 150 180 166 13 1.5 1 158 172 27 53.5 0.68
  RE15025   210 182 25 2 2 164 194 76.8 128 3.16
  RE15030   230 192 30 3 2 173 210 100 156 5.3
160 RE16025 160 220 192 25 2 2 173 204 81.7 135 3.14
170 RE17020 170 220 196.1 20 1.5 2 184 198 29 62.1 2.21
180 RE18025 180 240 210 25 2 2 195 225 84 143 3.44
190 RE19025 190 240 219 25 1.5 1.5 202 222 41.7 82.9 2.99
200 Re20025 200 260 230 25 2 2.5 215 245 84.2 157 4
  Re20030   280 240 30 3 2.5 221 258 114 200 6.7
  Re20035   295 247.7 35 3 2.5 225 270 151 252 9.6
220 Re22025 220 280 250.1 25 2 2.5 235 265 92.3 171 4.1
240 RE24025 240 300 272.5 25 2 3 256 281 68.3 145 4.5
250 Re 25025 250 310 280.9 25 2 3 268 293 69.3 150 5
  Re 25030   330 287.5 30 3 3 269 306 126 244 8.1
  Re 25040   355 300.7 40 3.5 3 275 326 195 348 14.8
300 Re 30025 300 360 332 25 2 3 319 344 75.7 178 5.9
  Uuesti 30035   395 345 35 3 3 322 368 183 367 13.4
  Uuesti 30040   405 351.6 40 3.5 3 326 377 212 409 17.2
350 Re 35020 350 400 376.6 20 1.5 3 363 383 54.1 143 3.9
400 Uuesti 40035 400 480 440.3 35 3 3.5 422 459 156 370 14.5
  Uuesti 40040   510 453.4 40 3.5 3.5 428 479 241 531 23.5
450 RE 45025 450 500 476.6 25 1.5 1.5 464 484 61.7 182 6.6
500 RE 50025 500 550 526.6 25 1.5 1.5 514 534 65.5 201 7.3
  RE 50040   600 548.8 40 3 3.5 526 572 239 607 26
  Uuesti 50050   625 561.6 50 3.5 3.5 536 587 267 653 41.7
600 Uuesti 60040 600 700 650 40 3 4 627 673 264 721 29
